INSTALAŢII DE BALAST SANTINĂ

SEPARATOARE DE SANTINĂ

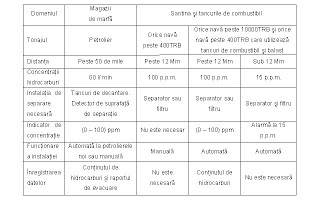

Conform cerinţelor internaţionale toate navele cu un tonaj brut de peste 400 tone registru şi petrolierele mai mari de 150 de tone sunt obligate să folosească instalaţii separatoare de reziduri petroliere. În funcţie de mărimea şi tipul navei, precum şi de zona de navigaţie, cerinţele internaţionale, la care a aderat şi ţara noastră, sunt prezentate în tabelul de mai jos.


Capacitatea de separare variază în limite largi, între 5-25 t pe zi, în funcţie de tipul navei, putând ajunge până la 300 t/zi în cazul petrolierelor. Instalaţiile de separare, în cazul cel mai general au funcţionarea prezentată schematic în figura de mai jos. Separatorul de santină funcţionează cu atât mai bine cu cât diametrul particulei de hidrocarbură este mai mare. Din această cauză pompa separatorului de santină trebuie să fie o pompă cu şurub. Procesul de separare implică transferul apei de santină către separator. La iniţierea acestui proces, la locul de colectare este realizată o separare gravitaţională pe baza diferenţei de densitate 9acelor două medii diferite (apa şi hidrocarbura) şi la început sorbul de santină se află numai în apă. Începutul separării este destul de facil pentru că lichidul transferat în separator este format numai din unul din cei doi constituenţi (apa). Acest lucru se întâmplă şi la sfârşitul separării, cu diferenţa că sorbul de santină o să tragă constituentul cu densitatea mai mică (hidrocarbura). La mijlocul procesului amestecul este format dintr-o emulsie ceea ce face ca separatorului să-i fie necesar un timp de separare şi din această cauză trebuie oprită pompa de introducţie a apei. Automatizarea acestui proces este prezentată în figura de mai jos.

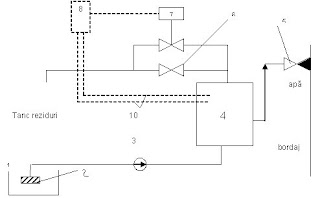

1.Tanc de colectare; 2. Sorb de aspiraţie; 3. Pompă cu şurub; 4. Separator de reziduri petroliere;
5.clapet cu reţinere; 6.valvă de trecere manuală; 7. valvă cu acţionare electromagnetică; 8. Tablou comandă; 9. Tanc de reziduri petroliere; 10. Traductori capacitivi.

Funcţionare. Amestecul de apă şi hidrocarburi colectat în tancul 1, este aspirat prin sorbul 2 de către pompa 3 şi transferat în separatorul 4, unde este prelucrat şi evacuat prin armătura de sens 5. Întrucât concentraţia rezidurilor petroliere în apa aspirată nu este constantă şi debitul separatorului va varia între zero şi debitul pompei, evacuarea apei şi a rezidurilor se face automat prin deschiderea valvei comandate electromagnetic 7, care este comandată de traductorii capacitivi 10. Evacuarea rezidurilor către tancul de slop, se poate face şi manual prin deschiderea valvei 6.
